B3-50x32x55 держатель инструмента VDI BRIGHT-TOOLS

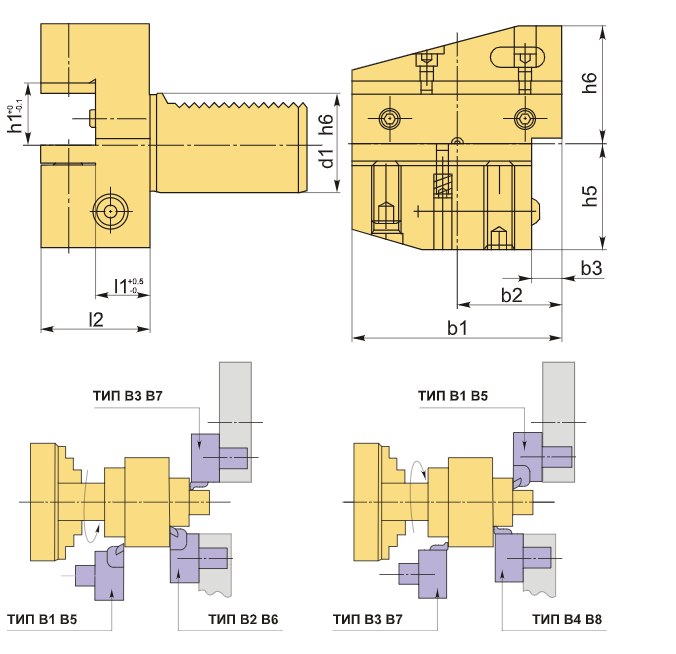

Резцедержатель VDI50 тип B3, предназначенный для радиального обратного точения, имеет правостороннее исполнение и относится к укороченной серии. Его базовая опорная поверхность находится выше линии оси центров (оси вращения шпинделя), что позволяет использовать его как для радиального, так и для продольного наружного точения. Высота h1 составляет 32 мм без проставки и 25 мм с проставкой в 25 мм.

Инструментальный блок VDI50 типа B3 предназначен для установки резцов с прямоугольным сечением. Этот тип оправок VDI применяется как для наружной продольной обработки, так и для торцевого точения. Резец фиксируется в положении с пластиной вниз, при этом опорная поверхность резца располагается выше оси центров.

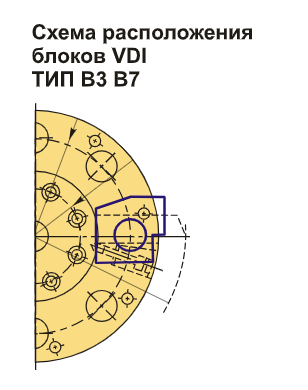

Кроме того, резцедержатель оборудован хвостовиком по стандарту DIN 69880 (ГОСТ 24900), который надежно помещается в специализированное отверстие револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное и точное перемещение. Также в конструкции предусмотрено внутреннее отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI — это обеспечивает быструю замену и настройку оснастки без необходимости дополнительной подгонки. Стандартизация гарантирует полную взаимозаменяемость с инструментами любого производителя, работающего в рамках данного стандарта.

B3-50x32x55 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 15269,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
