B3-40x25x44 Держатель инструмента VDI радиальный перевернутый, правый

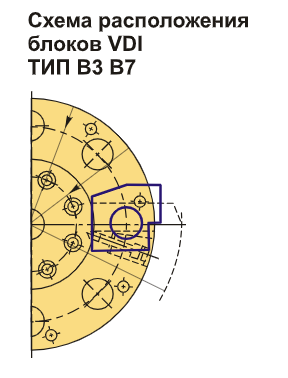

Резцедержатель VDI40 типа B3 является правым радиальным обратным инструментом из укороченной серии. Его базовая опорная поверхность находится выше оси центрации (оси вращения шпинделя). Данный инструментарий предназначен для радиального и продольного точения наружных поверхностей. Высота h1 составляет 25 мм (без проставки) и 20 мм (с проставкой 20 мм).

Также имеется инструментальный блок VDI40 типа B3, предназначенный для резцов с прямоугольным сечением. Оправки данного типа применяются для наружной продольной и торцевой обработки. Резец устанавливается с пластиной вниз, а опорная поверхность находится выше оси центров.

Кроме того, резцедержатель комплектуется хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который входит в специальное отверстие револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено специальное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B3-40x25x44 Держатель инструмента VDI радиальный перевернутый, правый купить в Екатеринбурге по цене 6115,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
