B3-40x20x44 Держатель инструмента VDI радиальный перевернутый, правый

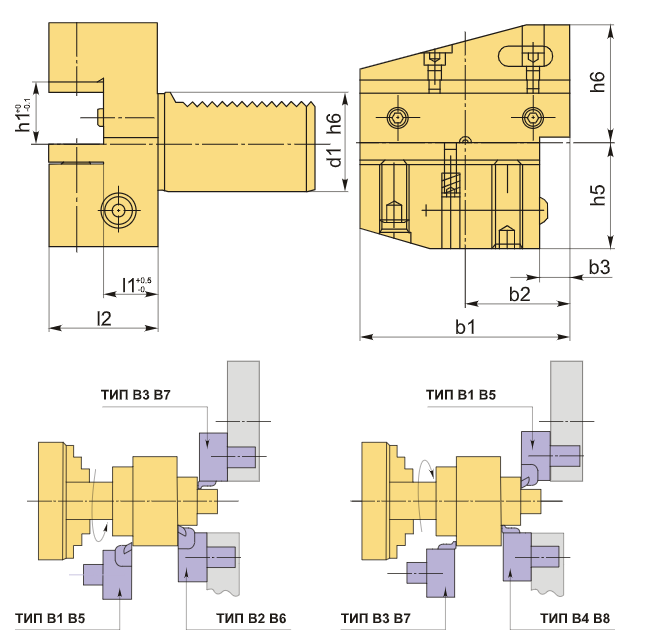

Резцедержатель VDI40 типа B3, радиально-реверсивный, правого исполнения, укороченной серии. Базовая опорная поверхность располагается над осью центров (оси вращения шпинделя). Предназначен для радиального и продольного наружного точения. Высота h1 составляет 20/16 мм (при использовании проставки – 16 мм, без проставки – 20 мм).

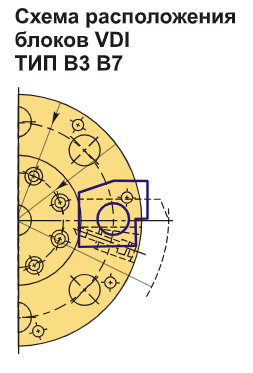

Инструментальный блок VDI40 типа B3 предназначен для резцов с прямоугольным сечением. Эта разновидность оправок VDI используется для наружной продольной обработки, а также для торцевого точения. Резец устанавливается так, что его пластина направлена вниз, а опорная поверхность находится выше оси центров.

Резцедержатель имеет хвостовик по стандарту DIN 69880 (по ГОСТ 24900) с шлицами, который устанавливается в специальном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B3-40x20x44 Держатель инструмента VDI радиальный перевернутый, правый купить в Екатеринбурге по цене 13052,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
