Резцедержатель VDI60 тип B2, радиальный, левый, укороченная серия. Базовая опорная поверхность расположена ниже оси центров (оси вращения шпинделя). Для радиального и продольного наружного точения. Высота h1 32/25 мм (с проставкой 25 мм, без проставки 32 мм).
Блок инструментальный VDI60 типа B2 для резцов с прямоугольным сечением. Блок для наружной державки (оправок VDI) используется для наружной продольной обработки и торцевого точения. Резец устанавливается пластиной вверх, опорная поверхность резца ниже оси центров.

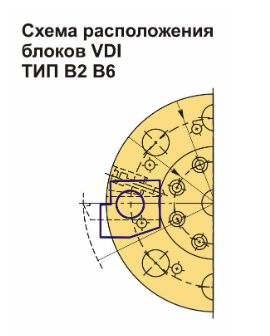

Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка
В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.
Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки без необходимости дополнительной подгонки. Такая система универсальна — подходит для оборудования любых производителей и полностью взаимозаменяема.
B2-60x32x60 Держатель инструмента VDI радиальный, левый купить в Екатеринбурге по цене
25202,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

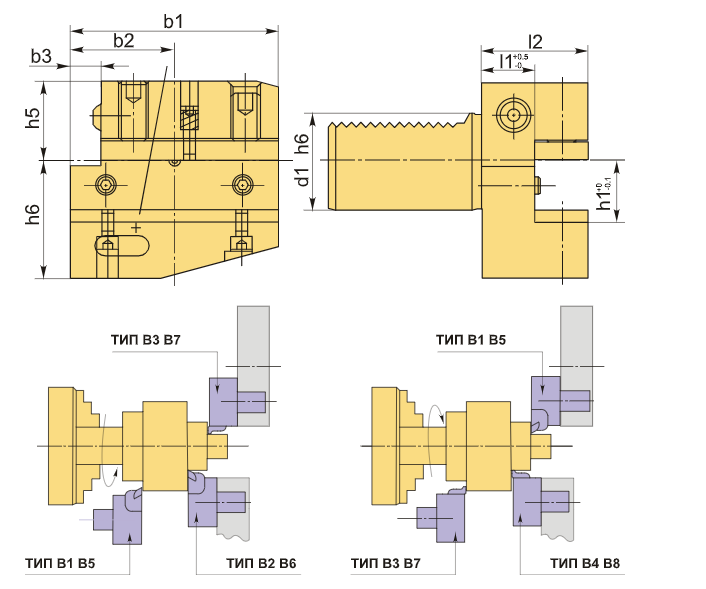

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | Левое |
| Серия держателя | B2 |
| Тип держателя | Стационарный |
| B1 | 125 мм |
| b2 | 62.5 мм |
| b3 | 16 мм |
| d1 | 60 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | — мм |
| H1 | 32/25 мм |
| h5 | 42.5 мм |
| h6 | 62.5 мм |
| l1 | 30 мм |
| L2 | 60 мм |
| L3 | — мм |
| Вес | 6.890 кг |
