B2-30x20x60 держатель инструмента VDI BRIGHT-TOOLS

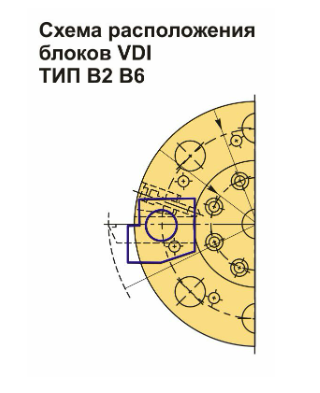

Резцедержатель VDI30 типа B2 радиального исполнения, левосторонний, из укороченной серии. Основная опорная поверхность находится ниже оси центров (оси вращения шпинделя). Он предназначен для радиального и продольного наружного точения. Высота h1 составляет 20/16 мм (при использовании проставки 16 мм – 20 мм без проставки).

Инструментальный блок VDI30 типа B2 предназначен для резцов с прямоугольным сечением. Этот блок для наружных державок (оправок VDI) применяется в процессе наружной продольной и торцевой обработки. Резец устанавливается так, что его поверхность находится выше, а опорная площадка — ниже оси центров.

Резцедержатель оборудован хвостовиком DIN 69880 (по ГОСТ 24900) с зубьями, который устанавливается в специальное отверстие револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B2-30x20x60 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 9056,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
