B2-30x20x40 Держатель инструмента VDI радиальный, левый

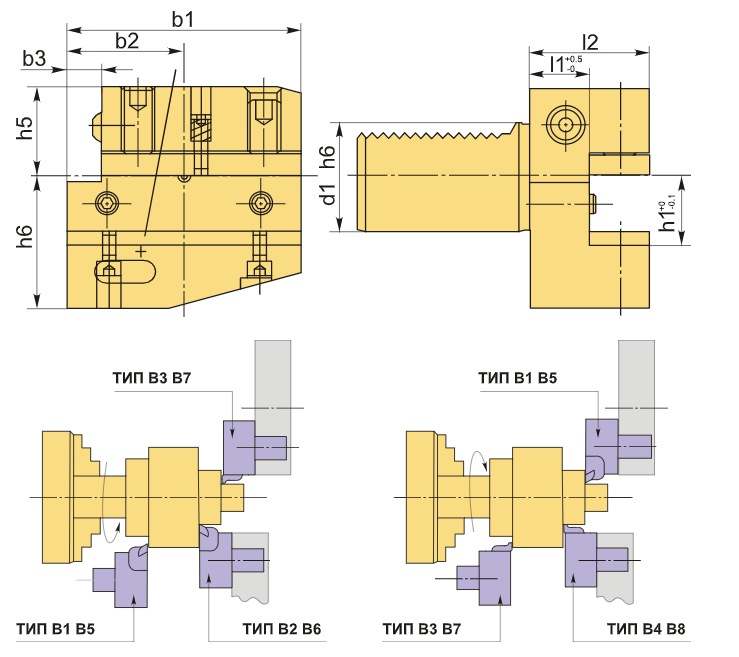

Резцедержатель VDI30 тип B2, левосторонний и радиальный, принадлежит к укороченной серии. Его базовая опорная поверхность расположена ниже оси центров (оси вращения шпинделя) и предназначен для как радиального, так и продольного наружного точения. Высота h1 составляет 20/16 мм (с проставкой 16 мм — без проставки 20 мм).

Данный инструментальный блок VDI30 типа B2 предназначен для резцов с прямоугольным сечением. Он используется как блок наружной державки (оправок VDI) для наружной продольной обработки и торцевого точения. Резец устанавливается таким образом, что пластина расположена вверх, а опорная поверхность резца оказывается ниже оси центров.

Резцедержатель оборудован хвостовиком DIN 69880 (по ГОСТ 24900), который устанавливается в специализированное отверстие револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B2-30x20x40 Держатель инструмента VDI радиальный, левый купить в Екатеринбурге по цене 5726,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
