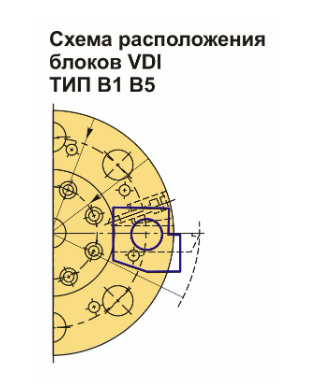

Резцедержатель VDI60, модель B1, с радиальным расположением и правосторонним исполнением, представляет собой укороченную версию. Основная опорная поверхность находится ниже оси центров (оси вращения шпинделя). Данные держатели используются в револьверных головках для наружного точения как в радиальном, так и в продольном направлении. Высота h1 составляет 32/25 мм (с проставкой 25 мм, без проставки 32 мм).
Инструментальный блок VDI60, тип B1, предназначен для резцов с прямоугольным сечением. Этот вид оправок VDI применяют для наружной продольной обработки и торцевого точения, при этом резец устанавливается пластиной вверх, а опорная поверхность расположена ниже оси центров.
Резцедержатель включает хвостовик согласно стандарту DIN 69880 (по ГОСТ 24900) с зубцами, который монтируется в специальное отверстие револьверной головки станка.
На верхней части корпуса резцедержателя расположены три винта: два из них предназначены для фиксации инструмента, а третий, оборудованный пружиной, фиксирует прихват в пазу и обеспечивает его плавное движение. Также предусмотрено внутреннее отверстие для подачи системы охлаждения и смазки (СОЖ) в рабочую зону, а направление потока можно регулировать, поворачивая шарик.
Вспомогательный инструмент, соответствующий стандарту VDI, обеспечивает быструю замену и настройку инструмента. Он подходит для использования с любым производителем и является взаимозаменяемым.
B1-60x32x60 Держатель инструмента VDI радиальный, правый купить в Екатеринбурге по цене
25202,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

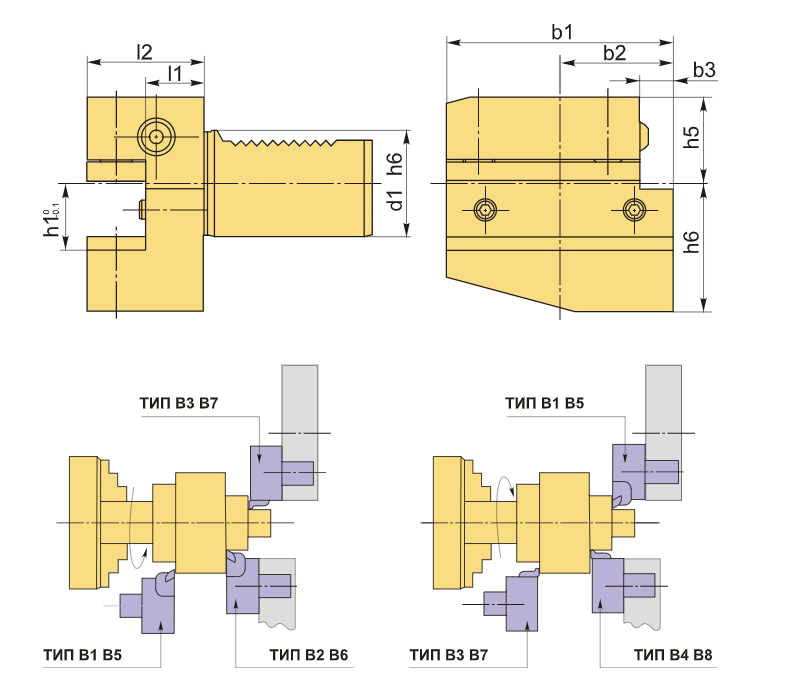

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | Правое |
| Серия держателя | B1 |
| Тип держателя | Стационарный |
| B1 | 125 мм |
| b2 | 62.5 мм |
| b3 | 16 мм |
| d1 | 60 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | — мм |
| H1 | 32/25 мм |
| h5 | 42.5 мм |
| h6 | 62.5 мм |
| l1 | 30 мм |
| L2 | 60 мм |
| L3 | — мм |
| Вес | 6.830 кг |
