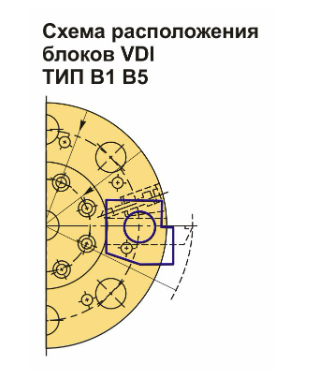

Резцедержатель VDI50 модели B1, радиального типа, правосторонний, короткой серии. Основная опорная поверхность находится ниже оси центров (оси вращения шпинделя). Эти держатели предназначены для установки в револьверную головку и используются как для радиального, так и для продольного наружного точения. Высота h1 составляет 32/25 мм: для использования с проставкой – 25 мм, без проставки – 32 мм.
Инструментальный блок VDI50 типа B1 предназначен для резцов с прямоугольным сечением. Данные оправки VDI применяются для наружной продольной обработки и торцевого точения. Резец монтируется с пластины вверх, при этом опорная поверхность резца расположена ниже оси центров.
Резцедержатель оборудован хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который фиксируется в специальном отверстии револьверной головки станка.

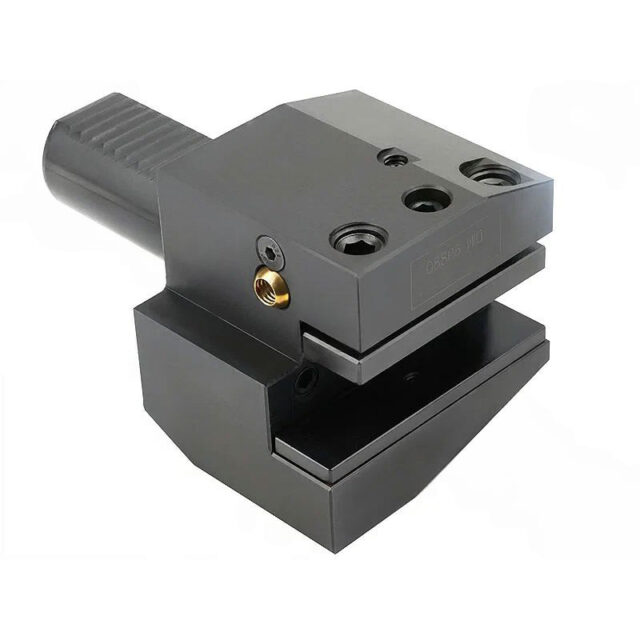

На верхней части корпуса резцедержателя расположены три винта. Два из них предназначены для фиксации инструмента, а третий, оснащенный пружиной, удерживает прихват в определенном положении и обеспечивает его плавное движение. Также предусмотрено внутреннее отверстие для подачи охлаждающей жидкости в зону резания, с возможностью регулировки направления потока поворотом шарика.
Вспомогательный инструмент, соответствующий стандарту VDI, обеспечивает быструю замену и настройку инструмента. Он универсален и совместим с оборудованием различных производителей, что делает его взаимозаменяемым.
B1-50x32x55 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
15269,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

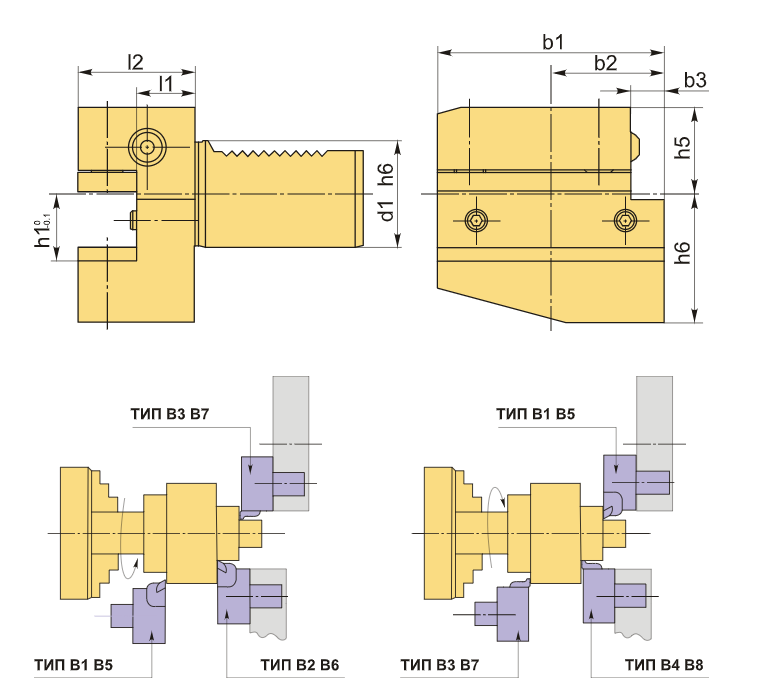

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | Правое |
| Серия держателя | B1 |
| Тип держателя | Стационарный |
| B1 | 100 мм |
| b2 | 50 мм |
| b3 | 16 мм |
| d1 | 50 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | — мм |
| H1 | 32/25 мм |
| h5 | 35 мм |
| h6 | 60 мм |
| l1 | 30 мм |
| L2 | 55 мм |
| L3 | — мм |
| Вес | 4.214 кг |
