B1-40x25x44 Держатель инструмента VDI радиальный, правый

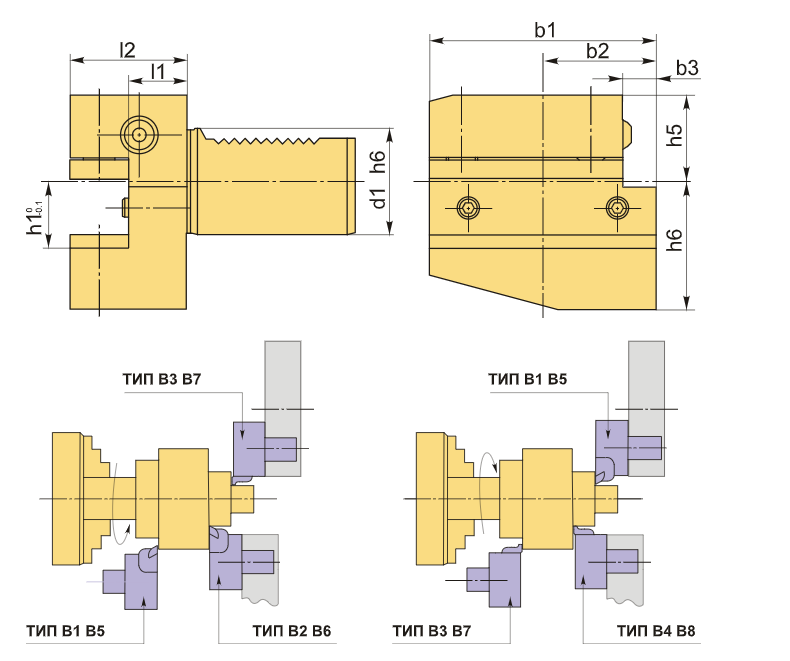

Резцедержатель VDI40 типа B1, радиальный, правого исполнения и укороченной серии. Базовая опорная поверхность находится ниже оси центров (оси вращения шпинделя), что позволяет использовать его для радиального и продольного наружного точения. Высота h1 составляет 25/20 мм (при наличии 20 мм проставки высота будет 20 мм, а без проставки — 25 мм).

Оборудование для инструмента VDI40 типа B1 предназначено для резцов с прямоугольным сечением. Этот тип оправок VDI используется при наружной продольной обработке и торцевом точении. Резец устанавливается плоской стороной вверх, а его опорная поверхность располагается ниже оси центров.

Резцедержатель снабжен хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который фиксируется в специальном отверстии револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — снабжён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B1-40x25x44 Держатель инструмента VDI радиальный, правый купить в Екатеринбурге по цене 10180,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
