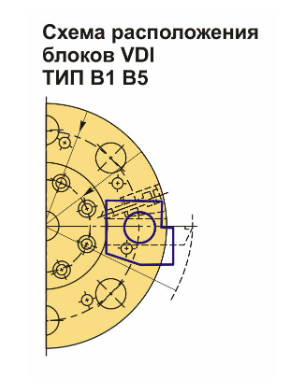

Резцедержатель типа VDI30 B1, радиальный, правосторонний, относится к укороченной серии. Основная опорная поверхность расположена ниже осевой линии центров (оси вращения шпинделя). Он предназначен для радиального и продольного наружного точения. Высота h1 составляет 20/16 мм (с проставкой 16 мм, без проставки 20 мм).
Инструментальный блок VDI30 типа B1 подходит для резцов с прямоугольным сечением. Данный тип оправок используется для наружной продольной и торцевой обработки. Резец устанавливается с пластиной вверх, а опорная поверхность располагается ниже оси центров.
Резцедержатель оборудован хвостовиком DIN 69880 (по стандарту ГОСТ 24900), который фиксируется в специальном гнезде револьверной головки станка.

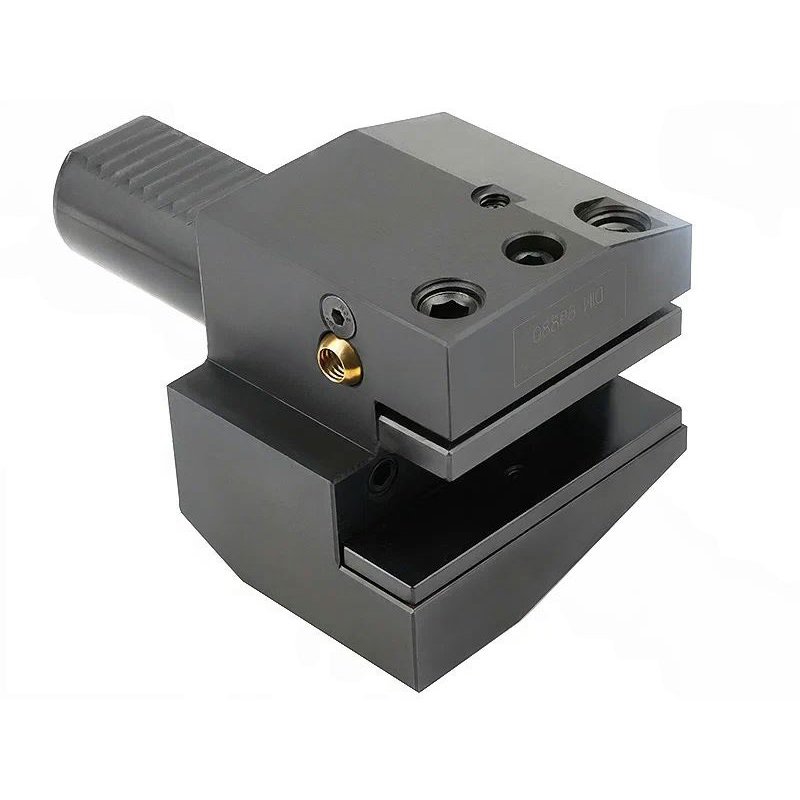

В верхней части корпуса резцедержателя расположены три винта: два из них предназначены для надёжной фиксации режущего инструмента, а третий — снабжён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.
Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю смену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.
B1-30x20x60 Держатель инструмента VDI радиальный, правый купить в Екатеринбурге по цене
5569,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

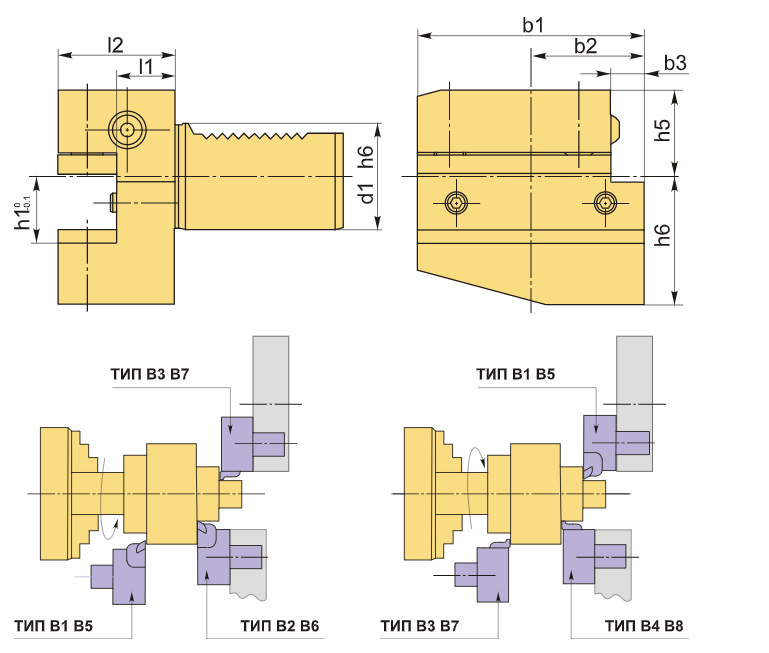

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | Правое |
| Серия держателя | B1 |
| Тип держателя | Стационарный |
| B1 | 70 мм |
| b2 | 35 мм |
| b3 | 10 мм |
| d1 | 30 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | — мм |
| H1 | 20/16 мм |
| h5 | 28 мм |
| h6 | 38 мм |
| l1 | 42 мм |
| L2 | 60 мм |
| L3 | — мм |
| Вес | 1.938 кг |
