B1-30x20x60 держатель инструмента VDI BRIGHT-TOOLS

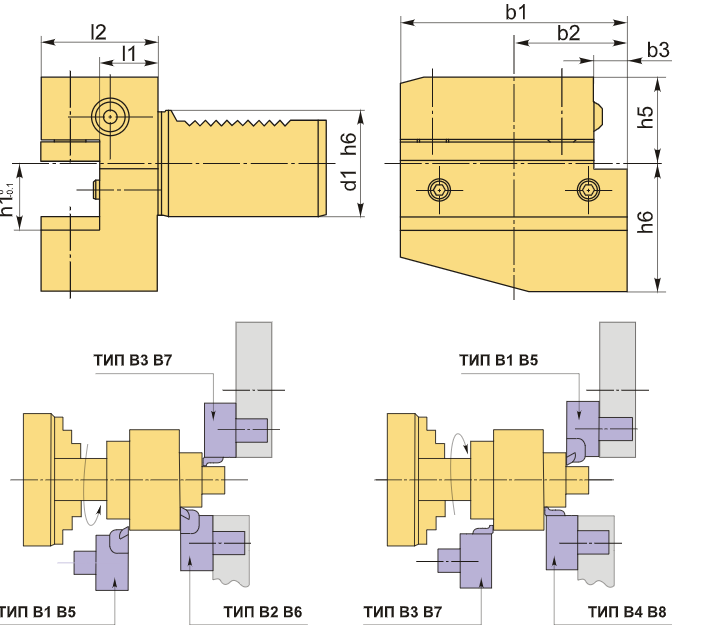

Резцедержатель VDI30 типа B1, радикального исполнения, правосторонний, из серии с укороченными характеристиками. Базовая опорная поверхность располагается ниже оси центров (оси вращения шпинделя). Предназначен для радиального и продольного наружного точения. Высота h1 составляет 20/16 мм (при использовании проставки — 16 мм, без проставки — 20 мм).

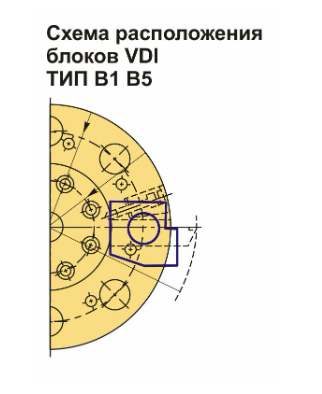

Инструментальный блок VDI30 типа B1 специально разработан для резцов с прямоугольным сечением. Этот тип патрона VDI подходит для наружной продольной обработки и торцевого точения. Резец устанавливается вверх пластиной, а опорная поверхность располагается ниже оси центров.

Резцедержатель оснащен хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зацеплением, который устанавливается в специальное отверстие револьверной головки обработующего станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное скольжение при настройке.

Кроме того, в конструкции предусмотрено внутреннее отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания. Направление струи регулируется простым поворотом шарикового элемента, что позволяет точно нацеливать поток на нужный участок.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI — это обеспечивает быструю замену и наладку оснастки без необходимости дополнительной подгонки. Система универсальна и подходит для оборудования любых производителей, гарантируя полную взаимозаменяемость компонентов.

B1-30x20x60 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 9056,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
