B1-30x20x40 Держатель инструмента VDI радиальный, правый

Резцедержатель VDI30 типа B1 с правым радиальным расположением и укороченной серией. Базовая опорная поверхность находится ниже оси центров (оси вращения шпинделя). Он предназначен для радиального и продольного наружного точения. Высота h1 составляет 20/16 мм (с проставкой — 16 мм, без проставки — 20 мм).

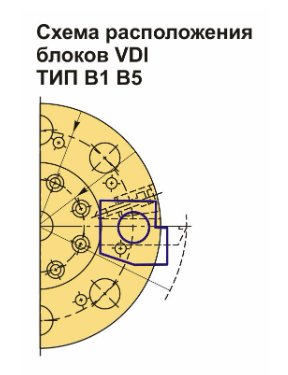

Этот держатель подходит для установки в револьверные головки VDI30 типа B1 и предназначен для резцов с прямоугольным сечением. Блок наружной державки (оправок VDI) используется для проведения наружной продольной обработки и торцевого точения. Резец размещается с пластиной вверх, при этом опорная поверхность резца располагается ниже оси центров.

Резцедержатель укомплектован хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них предназначены для надёжной фиксации режущего инструмента, а третий — снабжён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное скольжение при регулировке.

Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания. Направление струи можно точно настроить, просто поворачивая шариковый регулятор.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости дополнительной настройки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B1-30x20x40 Держатель инструмента VDI радиальный, правый купить в Екатеринбурге по цене 8433,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
