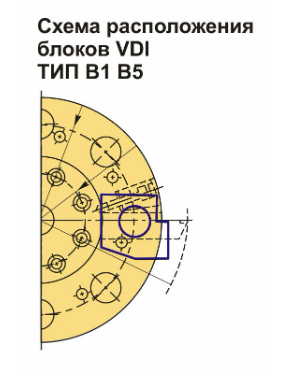

Резцедержатель VDI30 типа B1, радиального исполнения, правого направления, относится к укороченной серии. Базовая опорная поверхность находится ниже оси центров (оси вращения шпинделя). Он предназначен для радиального и продольного наружного точения. Высота h1 составляет 20/16 мм (с проставкой 16 мм, без проставки 20 мм).
Инструментальный блок VDI30 типа B1 предназначен для резцов с прямоугольным сечением. Это изделие используется для наружной продольной обработки и торцевого точения. Резец устанавливается с пластиной вверх, а опорная поверхность располагается ниже оси центров.
Резцедержатель оснащён хвостовиком DIN 69880 (ГОСТ 24900) с зацепами, который монтируется в специальное отверстие револьверной головки станка.
В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.
Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю смену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.
B1-30x20x40 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
9056,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

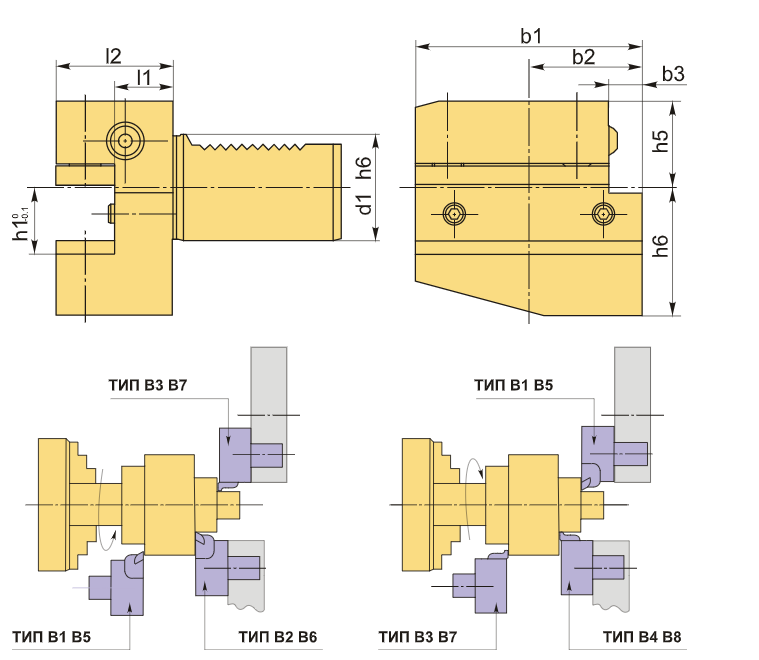

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | Правое |
| Серия держателя | B1 |
| Тип держателя | Стационарный |
| B1 | 70 мм |
| b2 | 35 мм |
| b3 | 10 мм |
| d1 | 30 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | — мм |
| H1 | 20/16 мм |
| h5 | 28 мм |
| h6 | 38 мм |
| l1 | 22 мм |
| L2 | 40 мм |
| L3 | — мм |
| Вес | 1.334 кг |
